KSD-VMS為一款高性能全自動影像測量儀。匯集精密機械，測控系統，軟件算法，光學設計，多領域尖端技術。全自動影像測量儀具有高速與精準的特性，可在單一機臺上執行多種功能，大大減少重復購置機臺的花費與使用空間的浪費。能高效地檢測各種工件的輪廓和表面形狀及尺寸、角度和位置。特別適用于光學玻璃、PCB 板、菲林、模切保護膜、電子、大型鈑金件、連接器、精密機械零件、電子元器件、半導體元器件等行業，實現大批量快速精準檢測。
一、全自動影像測量儀特點
1、整機采用天然高精密度花崗石，因為花崗石具有永久不會變形的特性，保證了機臺的精度長期穩定性；
2、全新的造型設計，外觀整潔、直觀、大方。
3、高性能伺服馬達全閉環控制，高速無間隙，靈敏可靠，定位精確，運動精度高
4、臺灣上銀精密直線導軌和臺灣TBI研磨級滾珠絲桿，精度高且運行平穩。
5、全鼠標操作，簡單易用。
6、底光和表面光采用可程控LED冷光源，避免一般熱光源帶來的熱脹冷縮的弊病，避免工件二次變形。
7、采用美國TEO 750TVL高清晰工業彩色CCD，保證擁有高品質的測量畫面，快速測量速率
8、采用STEP-ZOOM定格卡位連續變倍鏡頭，變倍率無需校正，大大提高了工作效率及測量精度，影像放大30X–200X 。
9、采用LAMOTION高速貼片金屬光柵，光柵解析度為 0.0001mm
二、全自動影像測量儀技術參數：
| 儀器型號 | KSD-VMS-1510 | KSD-VMS-2010 | KSD-VMS-2515 | KSD-VMS-3020 | KSD-VMS-3020 | KSD-VMS-5040 | |
| 工作臺 | 金屬臺面尺寸 | 354×228 | 404×228 | 450×280 | 510×290 | 606X466 | 700X600 |
| 玻璃臺面尺寸 | 210×160 | 260×160 | 360×196 | 360×260 | 450×350 | 530X430 | |
| 運動形成 | 150×100 | 200×100 | 250×150 | 300×200 | 400×300 | 500×400 | |
| 儀器重量 | 100 | 100 | 120 | 200 | 240 | 500 | |
| 外形尺寸 | 540x560x850 | 760x600x900 | 760x670x940 | 970x670x940 | 970x670x940 | 2400x2000x1800 | |
| z軸升降形成 | 150mm | ||||||
| 工作距離 | 108mm | ||||||
| X、Y、Z數顯解析度 | 1um | ||||||
| X、Y坐標示值誤差 | ≤(3+L/200)um | ||||||
| 影像系統 | 攝像機:彩色1/3″CCD | ||||||
| 變焦物鏡倍率:037~45X | |||||||
| 視頻總倍率:30X~230X | |||||||
| 物方視場:7~1.1mm表面光源與投射光源均使用LED，亮度可調節 | |||||||
| 照明系統 | 四區八環 LED 冷光源，程序可控 | ||||||
| 平行輪廓LED光源，程序可控 | |||||||
| 工作環境 | 溫度：25℃±1℃，濕度在30%~80%RH，震動<0.002g ,低于15HZ | ||||||
| 電源 | AC180-360V | ||||||
| 測量功能 | 采用英國Renishaw精密側頭，可側線、角、圓、圓心距、角度、高度、平面距、空間距、平整度、球體等 | ||||||
三、全自動影像測量儀標準配置
| 主機 | 00級天然大理石底座和立柱 | 1套 |
| 儀器臺 | 不銹鋼鈑金定制 | 1套 |
| CCD相機 | 高清彩色CCD相機，索尼芯片 | 1個 |
| 鏡頭 | 0.7X-4.5X定格定倍連續變倍鏡頭 | 1支 |
| 光柵尺 | 普邁光柵尺 | 3條 |
| 馬達 | 松下伺服電機 | 3套 |
| 運動控制 | UWC4000 | 1套 |
| 絲桿 | 臺灣TBI研磨級滾珠絲桿 | 3套 |
| 導軌 | 臺灣上銀H級精密直線導軌 | 3條 |
| 影像卡 | SDK2000 | 1張 |
| 測量軟件（加密鎖） | 正版測量軟件 | 1套 |
| 光學玻璃 | 定制，平面度在10um | 1塊 |
| 校準塊 | 定制 | 1塊 |
| 電腦（選購） | 工控專用測量電腦（I3主板，4G內存，120G固態硬盤） | 1套 |
| 顯示器擺放桌 | 定制 | 1張 |
四、測量軟件介紹
4.1、完美支持Win7、WIN10操作系統
4.2、完善的幾何測量功能
| 2D元素：點、線、圓、圓弧、橢
圓、矩形、鍵槽、圓環、曲線 3D元素：平面、圓柱、圓錐、球、 曲面 |
 |
4.3、強大的構造功能
| 構造：點、線、圓、圓弧、橢圓、矩形、鍵槽、圓環、曲線、平面、圓柱、圓錐、距離、角度 | ? |
4.4、強大的毛邊、弱邊抓取功能
4.5、完整的公差評價體系
4.6、尺寸標注、產品圖片全景標注
4.7、簡單實用的報表功能
可輸出WORD、EXCEL、TXT、DXF等多種多樣的報告
4.8、工件全景圖形掃描，GPS圖片導航，快速找到需測量的位置
4.9、完美的3D測量支持，可同時支持接觸式測頭和激光器
圖形以3維顯示和操作，更為直觀；
支持影像取點測量3D元素；
元素數據以三維顯示；
4.10、強大的CAD導入和導出功能
可同時導入10萬個元素；
簡化了DXF導入編程的過程；
可以修改CAD默認設置；
可導出IGES檔案
支持Gerber文件導入測量，減輕PCB板測量的編程工作量
可導入曲線進行測量
4..11、實用強大的編程功能
1、支持一機編程多機使用；
2、支持元素重新測量，與其相關聯的構造、幾何運算、公差判定會自動更新，簡單省時高效；
3、可對程序的燈光、倍率、高度等進行快速修改；
4、程序陣列、平移、旋轉：對有規律的元素測量，只需測量一個，其余的可通過陣列、平移、旋轉來完成，省時高效
5、同在一個屏幕下的元素，機器無需運動，一次性自動測完
6、可自動判斷產品的NG/OK，并用顏色標識測量超差的位置

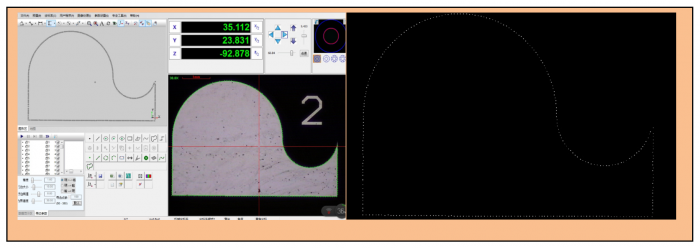

4..12、逆向工程
強大的掃描功能結合CAD支持功能，使得逆向更為現實，僅需給出一個起點和一個終點，即可自動進行輪廓掃描；
